構造・躯体



躯体(スケルトン)は何よりも重要な住まいの骨組みです。

基礎、柱や壁、床、梁がしっかりとしていなければ家族は守れません。

「ウチダの家」は家族と住まいを守ります。

「ずっと、たしかなものを」 ウチダの家は長年の実績に基づいて選定した材料と工法の住まいです。



ラインナップ

ラインナップ ベーシック スタンダード プレミアム

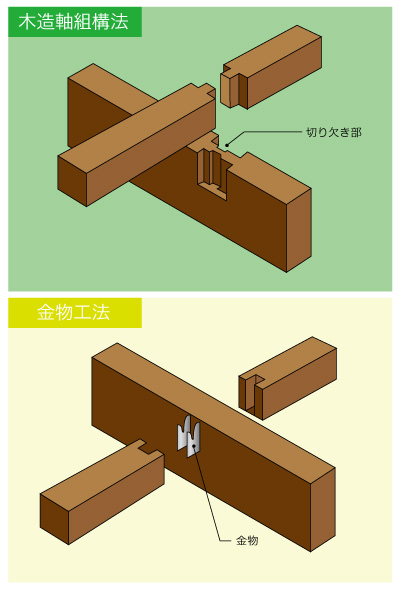

工法  木造軸組在来工法 木造軸組金物工法
構造:構造計算標準
基礎

基礎は鉄筋コンクリートベタ基礎です。
一般的に住宅では布基礎とベタ基礎とがありますが、当社では後者の強固で重量のある耐圧盤形式のベタ基礎を採用しております。
コンクリートの打継ぎ部には止水材を施しております。
また、コンクリートの圧縮強度試験も耐圧盤と立上りと両方で行っておりますので安心です。
構造躯体及び地盤に対しては20年間の保証期間を有しております。

すべての階に構造用合板(24ミリ)を使用して平面の剛性をしっかりと確保しております。
(釘打接着工法)

土台 ヒノキKD(注入材)・大引き:米松KD材(注入材)   米ヒバ集成材
レッドウッド集成材
(3.5寸角)
外周柱3尺ピッチ
通し柱=金物工法
ヒノキ集成材(3.5寸角)
耐力壁  構造用合板9ミリ Nクギ 壁倍率2.5倍  高強度耐力パネル(※)
モイス板9.5ミリ

外周壁すべてに構造用の面材を貼りめぐらします。また、建築基準法の1.5倍の強度に達するまで、筋交い等をバランス良く配置します。

※高強度耐力パネルモイスと構造用合板の違いは?

1. 合板の壁倍率2.5倍に対して壁倍率最大3.8倍までの耐力がとれる。

2. 火災に強い (不燃材の認定も取れており、有毒ガスの発生もありません。)

3. 湿気に強い (壁内部の結露をシャットアウトする高い調湿性を持ち、 カビの発生や木材の腐食を防ぎます。)

4. モイスは無機材料で構成されており、 シロアリの好む成分が含まれていないため防蟻処理が不要です。

5. 石膏ボードや合板の100~1000倍の気密性で、 夏の熱気や冬の冷気をシャットアウトします。
また石膏ボードの2枚分の静かさも確保しますので、 プレミアム・モダンでは2階の床の下地にも 1階と2階の遮音のため、モイスを使用しております。

6. 天然素材のモイスは有害物質を含まず、シックハウスの原因を含みません。

制振装置 オプション工事 標準工事

耐震性UPはもちろん、地震による衝撃を吸収し建物にダメージを与えない

耐震性の強い建物でも、共振による大きな揺れが考えられるので「耐震」+「制振」がおすすめ

繰り返しの地震でも、構造体がくたびれない耐久性

屋根

母屋梁 + 垂木(ラフターロック金物留め)+ 火打ち + 野地板 or

登り梁 + 構造用合板(24ミリ)+ 通気用垂木 + 野地板の二重張り工法  ※プランによります。

(いずれも剛床と同程度の高い水平剛性のある屋根になります。)



耐力壁は外側に

木造住宅のつくり方は、柱・梁・筋かいでつくる在来軸組構法と、構造用面材を中心につくる 2 × 4 構法が主流です。
ウチダの家は在来軸組構法に構造用面材を張る両者のいいとこ取りをした工法。建物内部の柱や壁を最小限にするため、耐力壁はなるべく建物外周部に配置します。こうすると間取りを「邪魔するもの」が減り、開放的な間取りをつくりやすくなります。

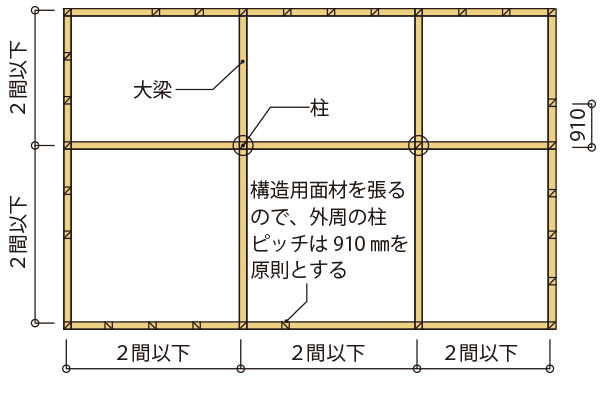

柱の立て方、梁の掛け方(平面図)

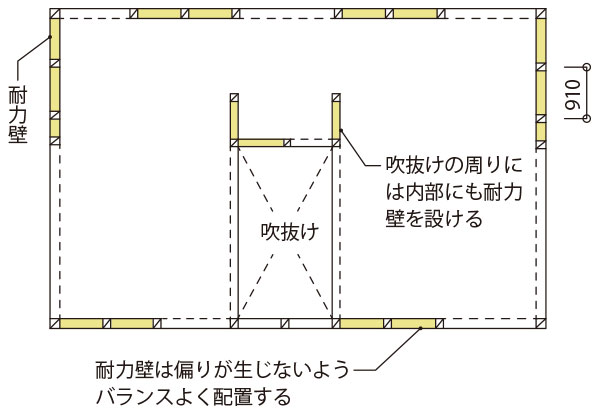

耐力壁はなるべく外側に設ける(平面図)



ウチダの家の合理化構法

建築構法を合理化する目的の一つは、「建物の品質が職人さんの技術に左右される範囲を狭める」ことにあります。
品質差は小さいに越したことはありません。ウチダの家は積極的に合理化構法を採用しています。

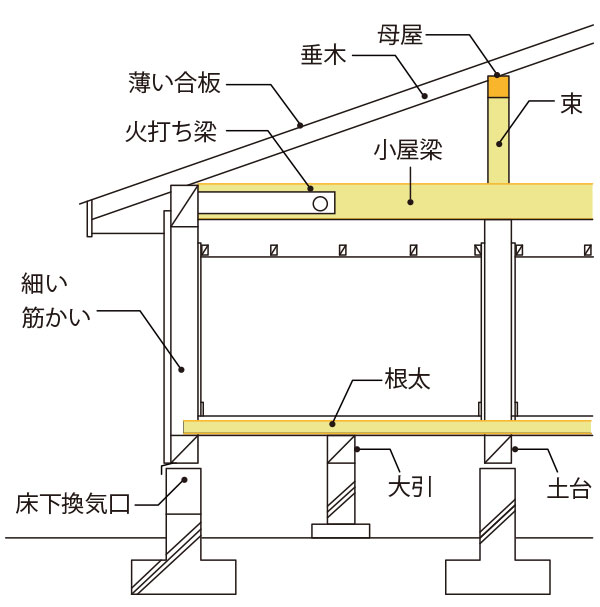

一般の在来軸組構法

【屋根】
水平の小屋梁の上に束を立て、母屋、垂木を載せる形式。

【床】
土台や大引の上に根太を載せて床板を張ります。
根太を載せることで隙間ができやすく、冬場は寒い風が入りやすくなります。

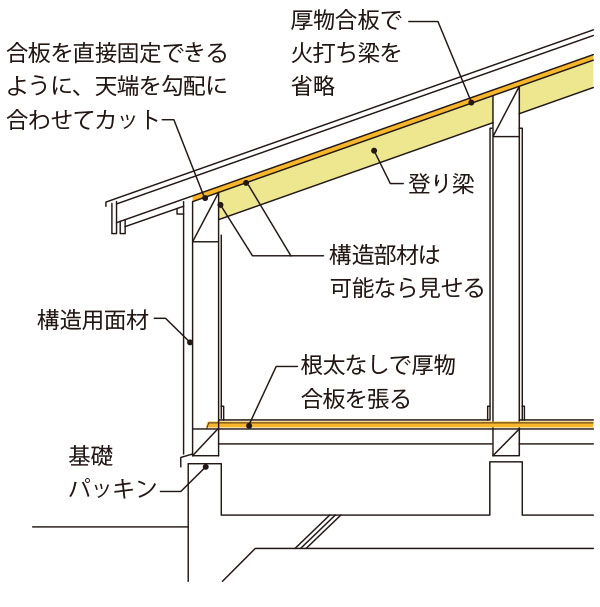

ウチダの家の合理化構法

【屋根】
勾配に合わせて梁を組む「登り梁」形式。
1層目の野地板に厚物合板を使用して火打ち梁を省略します。(プランによります。)

【床】
土台や大引に厚物合板を直接釘打ち。
構造的には火打ち梁を入れるより強くなります。

【基礎】
土台との間にパッキンを挟んで換気。換気用の孔はつくりません。

構法の合理化は工期の短縮にもつながります。
